KK-1

• Hukum Ohm dan Rumus nya

Bunyi Hukum Ohm :
“ Kuat arus yang melalui suatu penghantar adalah sebanding dengan beda potensial antara ujung-ujung penghantar asalkan suhu penghantar tetap.”
Pengertian
Hukum Ohm adalah suatu pernyataan bahwa besar arus listrik yang mengalir melalui sebuah penghantar selalu berbanding lurus dengan beda potensial yang diterapkan kepadanya.^[1][2] Sebuah benda penghantar dikatakan mematuhi hukum Ohm apabila nilai resistansinya tidak bergantung terhadap besar dan polaritas beda potensial yang dikenakan kepadanya.^[1] Walaupun pernyataan ini tidak selalu berlaku untuk semua jenis penghantar, namun istilah "hukum" tetap digunakan dengan alasan sejarah.^[1]
Rumus

Keterangan :

1. adalah arus listrik yang mengalir pada suatu penghantar dalam satuan Ampere.
2. adalah tegangan listrik yang terdapat pada kedua ujung penghantar dalam satuan volt.
3. adalah nilai hambatan listrik (resistansi) yang terdapat pada suatu penghantar dalam satuan ohm.

•  Pengertian Arus, Tegangan dan Tenaga pada arus listrik/Hambatan

1. Arus
Arus listrik adalah banyaknya muatan listrik yang mengalir tiap satuan waktu. Muatan listrik bisa mengalir melalui kabel atau penghantar listrik lainnya.
I = Q/T
Pada zaman dulu, Arus konvensional didefinisikan sebagai aliran muatan positif, sekalipun kita sekarang tahu bahwa arus listrik itu dihasilkan dari aliran elektron yang bermuatan negatif ke arah yang sebaliknya.
Satuan SI untuk arus listrik adalah ampere (A).

2. Tegangan
Tegangan listrik (kadang disebut sebagai Voltase) adalah perbedaan potensi listrik antara dua titik dalam rangkaian listrik, dinyatakan dalam satuan volt. Besaran ini mengukur energi potensial sebuah medan listrik untuk menyebabkan aliran listrik dalam sebuah konduktor listrik. Tergantung pada perbedaan potensi listrik satu tegangan listrik dapat dikatakan sebagai ekstra rendah, rendah, tinggi atau ekstra tinggi.
V= I .R
Satuan SI untuk Tegangan adalah volt (V).

3. Hambatan
Hambatan listrik adalah perbandingan antara tegangan listrik dari suatu komponen elektronik (misalnya resistor) dengan arus listrik yang melewatinya. Hambatan listrik dapat dirumuskan sebagai berikut:
R = V/I
atau
di mana V adalah tegangan dan I adalah arus.
Satuan SI untuk Hambatan adalah Ohm (R).

• Resistor

Pengertian
Resistor adalah suatu komponen elektronika yang dapat membatasi aliran arus listrik. Hampir semua proyek elektronika menggunakan komponen yang satu ini. Resistor atau tahanan mungkin lebih banyak digunakan dari pada komponen-komponen lain. Resistor bekerja berdasarkan sifat resistansi suatu bahan yang dapat menghantarkan listrik. Alangkah baiknya bila kita sedikit mengetahui asalmula resistansi itu. Hal ini akan sangat bermanfaat kelak dalam menganalisa bila terjadi kerusakan pada komponen ini.
  Resistansi suatu penghantar listrik adalah sifat yang membatasi aliran arus. Semua metal dan beberapa mineral bukan metal dapat menghantarkan listrik, pada tingkatan tertentu bahan-bahan ini dapat mengendalikan aliran arus sesuai dengan sifat resistivitas yang dimilikinya. Setiap unsur yang dapat menghantarkan listrik mempunyai sifat dasar yang ditentukan oleh struktur atomik pembentuknya. Sifat inilah yang menentukan resistifitas, yakni kemampuan untuk melawan laju aliran arus. Sifat lainya adalah bila suatu bahan dikenai panas diatas 0 derajat, resistansinya akan berubah, pada khususnya hal ini dapat diamati dalam elektronika yaitu bila terjadi suatu kesalahan yang menyangkut kelebihan panas dalam suatu komponen. Dalam beberapa hal sifat resistif ini dapat dikembalikan seperti sediakala, namun bila panas yang berlebihan tersebut diterimanya terus menerus hal ini akan mengakibatkan rusaknya komponen secara permanen.

Sebagian besar komponen dirancang dan dibuat berdasarkan sifat resistivitas pada bahan dikombinasikan dengan sifat-sifat lainnya. Sebagai contoh tembaga telah dikenal baik sebagai penghantar yang memiliki sifat resistansi terendah maka itu tembaga dipilih sebagai bahan dasar pembuatan kawat. Sebalikanya karbon memiliki resistivitas yang tinggi, maka itu banyak dipakai untuk bahan dasar resistor. Untuk sekarang ini resistor karbon sudah mulai ditinggalkan karena tuntutan yang tinggi akan stabilitas dan toleransi arus, unjuk kerjanya pun kalah optimum.

Akan tetapi resistor jenis ini masih banyak kita temui pada papan rangakian(PCB) yang sudah lama. Untuk tipe kemasan yang ada dipasaran kebanyakan dibuat dalam tiga ukuran dan memiliki daya kerja 1/4w, 1/2w, dan 1w meskipun yang lebih besar juga ada tapi jarang dipakai. Karena tuntutan permintaan pasar juga, seperti pada peralatan militer maka resistor pun dibuat dalam kemasan yang lebih kecil agar muat dipasang ditempat–tempat yang sempit, misal 1/8w,1/16w, 1/32w

Yang juga menjadi kelemahan resistor yaitu masalah noise(derau), noise ini akan bertambah sebanding dengan umur resistor yang mempunyai kecenderungan mengakibatkan penyimpangan toleransi harga yang masih diperbolehkan untuk beberapa rangkaian. Akan tetapi alangkah beruntungnya kita, berkat kemajuan teknologi mineral sekarang ini tingkat noise resistor dapat ditekan dan toleransi pun dapat ditingkatkan mendekati harga sebenarnya. Dengan kemajuan teknologi juga dapat dikembangkan resistor yang lebih kecil diantaranya menggunakan teknik pengotoran(doping) seperti halnya pada pembuatan komponen semikonduktor.

Macam macam resistor


1.Carbon Composition Resistor – Terbuat dari serbuk karbon untuk daya rendah /watts kecil.

Resistor karbon merupakan Komposit Resistor yang paling umum untuk dipergunakan dalam penggunaan dalam segala rangkaian elektronik biasa dan dianggap resistor yang paling murah.. Elemen resistif nya dibuat dari campuran serbuk karbon atau grafit karbon (seperti isi pensil) dengan keramik (tanah liat) . Rasio karbon untuk keramik menentukan keseluruhan nilai resistif campuran dan semakin tinggi rasio ini semakin rendah nilai resistensinya.Campuran tersebut kemudian dibentuk menjadi bentuk silindris dan kawat logam/konduktor yang melekat pada masing-masing ujung untuk memberikan sambungan listrik sebelum dilapisi dengan bahan isolasi luar dan tanda-tanda kode warna.

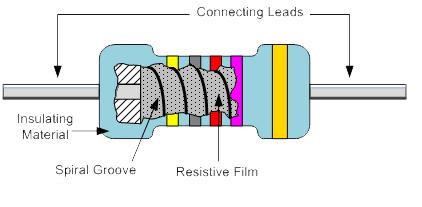

2.Film or Cermet Resistor – Terbuat dari conductive metal oxide paste, untuk daya yang sangat rendah

"Film Resistor" terdiri dari Metal Film, Karbon Film dan Metal Oxide Film, yang biasanya dibuat dengan mendepositokan melapiskan logam murni , seperti nikel, atau film oksida, seperti timah-oksida, ke keramik isolator batang atau substrat. Nilai resistif resistor ditrntukan dengan ketebalan film kemudian diberi alur secara helical dengan menggunakan sinar laser. Hal ini menimbulkan efek meningkatkan konduktif atau resistansinya karena lapisan yang dipotong secara helical tersebut sama hasilnya dengan melilitkan kawat dalam bentuk kumparan. Metode pembuatan ini memungkinkan untuk resistor jenis ini mempunyai keakuratan yang lebih tinggi dibanding Resistor Karbon


3.Wire-Wound Resistors. – Berbodi metalik sebagai peredam panas, mempunyai nilai watts yang sangat tinggi


Tipe lain dari resistor, disebut Wirewound Resistor, dibuat oleh lilitan tipis kawat logam paduan (Nichrome) atau kawat jenis ke keramik isolator dalam bentuk spiral heliks yang mirip dengan Film Resistor. Resistor jenis ini umumnya hanya tersedia Ohm sangat rendah dengan presisi tinggi (dari 0,01 hingga 100kΩ). Resistor ini banyak digunakan dalam alat alat ukur pada rangkaian jembatan Whetstone. Resisto ini juga mampu menangani arus listrik yang jauh lebih tinggi daripada resistor lain dengan Ohmyang sama nilai dengan rating daya lebih dari 300 Watt. Resistor jenis ini disebut "Chassis Mounted Resistor". Mereka dirancang untuk secara fisik heatsink atau dipasang pada pelat logam untuk lebih menghilangkan panas yang dihasilkan sehingga meningkatkan kemampuan mengalirkan arus lebih besar lagi.
Wirewound resistor type ini dimulai dengan notasi "WH" atau "W" (contoh; WH10Ω) dan tersedia dalam kemasan Aluminium Cladded (WH) dengan ketelitian (±1%, ±2%, ±5% & ±10% tolerance) atau the W Vitreous Enamelled package (±1%, ±2% & ±5% tolerance) dengan daya 1W hingga 300W atau lebih.


4.Semiconductor Resistors – Untuk Resistor yang bekerja pada tingat frekuensi dan presisi yang tinggi.

•  Kapasitor

Pengertian Kapasitor adalah komponen elektronika yang digunakan untuk menyimpan muatan listrik yang terdiri dari dua konduktor dan di pisahkan oleh bahan penyekat (bahan dielektrik) tiap konduktor di sebut keping. Kapasitor atau yang sering disebut kondensator merupakan komponen listrik yang dibuat sedemikian rupa sehingga mampu menyimpan muatan listrik.
Prinsip sebuah kapasitor pada umumnya sama galnya dengan resistor yang juga termasuk dalam kelompok komponen pasifKomponen Elektronika Dasar, yaitu jenis komponen yang bekerja tanpa memerlukan arus panjar. Kapasitor terdiri atas dua konduktor (lempeng logam) yang dipisahkan oleh bahan penyekat (isolator). Isolator penyekat ini sering disebut sebagai bahan (zat) dielektrik.
Di bawah ini, gambar dan bentuk dari komponen kapasitor dan pengertian kapasitor.

Zat dielektrik yang digunakan untuk menyekat kedua penghantar komponen tersebut dapat digunakan untuk membedakan jenis kapasitor. Beberapa pengertian kapasitor yang menggunakan bahan dielektrik antara lain berupa kertas, mika, plastik cairan dan lain sebagainya.
Kegunaan kapasitor dalam rangkaian elektronikaRangkaian Tachometer sangat di perlukan terutama untuk mencegah loncatan bunga api listrik pada rangkaian yang mengandung kumparan, menyimpan muatan atau energi listrik dalam rangkaian, memilih panjang gelombang pada radio penerima dan sebagai filter dalam catu daya (power supply).
Fungsi Kapasitor adalah sebagai penyimpan arus/tegangan listrikRangkaian Hambatan Listrik. Untuk arus DC kapasitor berfungsi sebagai isulator/penahan arus listrik, sedangkan untuk arus AC Kapasitor berfungsi sebagai konduktor/melewatkan arus listrik.
Dalam penerapannya kapasitor digunakan sebagai filter/penyaring, perata tegangan DC yang di gunakan untuk mengubah tengangan AC ke DC,pembangkit gelombang ac atau oscilator dan sebagainya.
Di antara artikel tentang pengertian kapasitor, anda juga bisa melihat artikel tentang jenis kapasitor. Jenis kapasitor sendiri terbagi atas berbagai macam, di antarannya adalah Menurut Polaritasnya, Bahan Pembuatannya dan Ketetapan Nilainya. Selain memiliki jenis, bentuk kapasitor juga berbagai macam sepertikapasitor kertas (besar kapasitas 0,1 F), kapasitor elektrolit (besar kapasitas 105 pF), kapasitor variabel (besar kapasitas bisa di ubah-ubah hingga maksimum 500 pF.

Beberapa jenis kapasitor menurut bahan dielektiknya antara lain

• Cara Menghitung Resistor Berdasarkan Warna Gelang

KODE WARNA DIATUR OLEH EIA (ELECTRONIC INDUSTRIES ASSOCIATION)

Dimulai dengan warna paling gelap (hitam) lebih terang hingga warna paling terang (putih).
Gambar urutan gelang warna pada resistor :

Pedoman dalam menentukan urutan gelang warna :

1. Gelang pertama tidak berwarna hitam, emas, perak, atau tidak berwarna
2. Gelang terakhir ( toleransi ) jarak/spasinya lebih lebar dibanding dengan jarak gelang yang lain
3. Gelang pertama dibuat lebih lebar dari yang lain, apabila spasi antar gelang jaraknya sama

Daftar Kode warna resistor untuk 4 dan 5 gelang

Pemberian nilai untuk resistor karbon selalu dengan gelang kode warna, kecuali untuk resistor chip sudah memakai angka. Untuk resistor berbahan wire wounded selalu nilai ditulis langsung.

"Keyboard dan Mouse"

1. Keyboard

Sejarah

Keyboard merupakan alat input standar yang sangat esensial pada sebuah PC. Tahukah Anda kapan keyboard atau papan ketik pertama kali ditemukan? Jawabannya adalah pada tahun 1864 yang kemudian dipatenkan oleh Christopher Latham Sholes pada tahun 1868. Keyboard yang kita kenal sekarang ini memiliki nama resmi QWERTY yang diambil dari enam huruf pertama pada “home row”. Home row sendiri merupakan istilah untuk deretan alfabet kedua (posisinya di tengah) keyboard. Di deretan inilah seharusnya user atau juru ketik menempatkan jari-jarinya jika sedang tidak mengetik.Lalu, kenapa tombol-tombol alfabet pada keyboard ditempatkan secara acak? Alasannya adalah untuk memperlambat pengetikan. Kenapa? Pada awalnya mesin ketik dibuat senyaman mungkin untuk penggunanya, tetapi akibatnya para pengguna malah dapat mengetik dengan kecepatan tinggi. Hal ini membuat pengait-pengait karakter pada mesin ketik menjadi sering tersangkut. Setelah beberapa bulan mencari cara untuk mengatasi sering menyangkutnya pengait tersebut, Sholes mengacak posisi alfabet pada mesin ketik seperti sekarang ini. Dan setelah teknologi mesin ketik berkembang ke mesin ketik elektrik sampai ke komputer, urutan alfabet yang acak tersebut tetap digunakan.Untuk komputer, keyboard pertama kali digunakan pada tahun 1964. Sebuah perangkat yang dibuat oleh MIT, Bell Laboratories, dan General Electric yang disebut Mulitics berhasil menggabungkan video display terminal (monitor CRT saat ini) dengan mesin ketik elektrik. Layout Qwerty temuan Christopher Latham Sholes tetap digunakan, meski pada keyboard saat ini, sejumlah function keys sudah diimplementasikan.

Cara Kerja

Keyboard merupakan peralatan magnetic yang digunakan untuk menginput teks dan juga untuk mengontrol pengoperasian komputer. Tombol-tombol yang berbentuk kotak yang disusun padanya. Tombol-tombol tersebut mempunyai huruf atau simbol yang tercetak di atasnya yang menunjukkan huruf atau simbol yang akan ditampilkannya di monitor bila ditekan. Selain itu bila kita menggabungkan dua tombol dengan menekannya bersamaan, kita kadang akan mendapatkan fungsi atau input khusus.Beberapa alat telah mengadopsi aplikasi keyboard. Beberapa diantaranya yaitu cell phone. Yang paling menyerupai keyboard adalah PDA, nokia communicator 9900, sony ericson P900 dan beberapa jenis diantaranya. Selain itu, adapula beberapa mesin ATM yang mengadopsi atau menggunakan keyboard.Adapun cara kerja dari keyboard tersebut antara lain sebagai berikut:1. Ketika tombol ditekan, tombol tersebut akan menekan sebuah karet yang ada dibawah tombol tersebut.2. Karet tersebut terhubung dengan sebuah chip yang mana akan mentransmisikan sinyal yang didapat ketika tombol ditekan.3. Sinyal yang ditransmisikan berbentuk kode-kode biner.4. Data yang berbentuk biner tersebut akan digenerate oleh chip komputer.5. Setelah digenerate akan ditampilkan kembali menjadi tampilan asli berbentuk huruf pada layar monitor.

Jenis – Jenisnya

Ada berbagai jenis tata letak tombol-tombol pada keyboard, namun yang paling populer digunakan adalah tata letak QWERTY, yang sebenarnya merupakan tata letak mesin ketik yang paling populer.Keyboard terdiri dari 101 tombol untuk tipe standarnya. Untuk windows keyboard, tombol yang ada sebanyak 104 tombol. Pada tahun 1990-an, di Amerika diciptakan sebuah keyboard yang mempunyai kemampuan untuk mempermudah pengguna untuk terkoneksi dengan internet dengan hanya menekan 1 tombol. Keyboard tersebut dikenal dengan sebutan “internet keyboard”.Keyboard mempunyai beberapa perbedaan dalam koneksinya. Ada yang menggunakan kabel, yaitu dengan menggunakan koneksi USB atau PS/2. Dan ada pula yang tidak menggunakan kabel, yang dikenal dengan sebutan Cordless Keyboard. Yaitu menggunakan sinar infrared atau Bluetooth.Adapun jenis-jenis keyboard yang lain, yaitu:

QWERTY

Keyboard ini mempunyai empat bagian, yaitu:

1. Typewriter Key → terdiri atas alphabet dan tombol lainnya seperti: Back Space, Caps Lock, Delete, Esc, End, Enter, Home, Insert, Page Up, Page Down, Tab.

2. Numeric Key → terletak di sebelah kanan keyboard. Tombol ini terdiri atas angka dan arrow key. Jika lampu indikator num lock menyala, maka tombol ini berfungsi sebagai angka. Sedangkan, jika lampu indikator num lock mati, maka tombol ini berfungsi sebagai arrow key.

3. Function Key → terletak pada baris paling atas, tombol fungsi ini terdiri dari F1 sampai F12. Fungsi tombol ini berbeda-beda tergantung dari program komputer yang digunakan.

4. Special Function Key → tombol ini terdiri atas tombol Ctrl, Shift, dan Alt. Tombol akan mempunyai fungsi bila ditekan secara bersamaan dengan tombol lainnya. Misalnya, untuk memblok menekan bersamaan tombol shift dan arrow key, untuk menggerakkan kursor menekan bersamaan Ctrl dan arrow key.

DVORAK

Sebenarnya ada beberapa standar susunan keyboard yang dipakai sekarang ini. Sebut saja ASK (American Simplified Keyboard), umum disebut DVORAK yang ditemukan oleh Dr. August Dvorak sekitar tahun 1940.Secara penelitian saat itu, susunan DVORAK memungkinkan kita untuk mengetik dengan lebih efisien. Tetapi mungkin karena terlambat, akhirnya DVORAK harus tunduk karena dominasi QWERTY yang sudah terjadi pada organisasi-organisasi dunia saat itu dan mereka tidak mau menanggung resiko rusuh apabila mengganti ke susunan keyboard DVORAK. Satu-satunya pengakuan adalah datang dari ANSI (American National Standard Institute) yang menyetujui susunan keyboard DVORAK sebagai versi alternatif di sekitar Tahun 1970.

KLOCKENBERG

Dibuat dengan maksud menyempurnakan jenis keyboard yang sudah ada, yaitu dengan memisahkan kedua bagian keyboard (bagian kiri dan kanan). Bagian kiri dan kanan keyboard dipisahkan dengan sudut 15 derajat dan dibuat miring ke bawah. Selain dari pada itu, keyboard Klockenberg tombol-tombolnya dibuat lebih dekat (tipis) dengan meja kerja sehingga terasa lebih nyaman untuk bekerja. Keyboard Klockenberg tampak lucu karena dipisahkan bagian kiri dan kanannya dan relatif lebih banyak memakan ruang. Walaupun demikian keyboard Klockenberg sudah lebih baik dalam hal pengurangan beban pada jari dan lengan, sehingga nyeri otot pada bahu dan pergelangan sangat sedikit.

Dari ketiga macam keyboard tersebut di atas, ternyata keyboard QWERTY yang tetap diusulkan sebagai keyboard resmi. Hal ini diperkuat dengan keputusan Amerika Serikat melalui Standard Institute pada tahun 1968 dan melalui ISO pada tahun 1971 yang menetapkan untuk tetap menggunakan keyboard QWERTY. Keputusan ini lebih banyak berdasarkan pada masalah ekonomi yaitu mengurangi biaya pelatihan baru bila harus memakai keyboard jenis Klockenberg maupun jenis Dvorak, sehingga masalah nyeri otot masih tetap akan muncul pada pemakaian keyboard QWERTY.

2. Mouse

Sejarah

Mouse, atau yang dalam bahasa Indonesianya disebut tetikus, sering kita gunakan sehari-hari. Mouse pertama kali ditemukan oleh Douglas Engelbart dari Stanford Research Institute pada tahun 1963. Mouse adalah satu dari beberapa alat penunjuk (pointing device) yang dikembangkan untuk online System (NLS) milik Engelbard. Selain mouse, yang pada mulanya disebut “bug”, juga dikembangkan beberapa alat pendeteksi gerakan tubuh yang lain, misalnya alat yang diletakkan di kepala untuk mendeteksi gerakan dagu. Karena kenyamanan dan kepraktisannya, mouse-lah yang dipilih. Mouse pertama berukuran besar, dan menggunakan dua buah roda yang saling tegak lurus untuk mendeteksi gerakan ke sumbu X dan sumbu Y. Engelbard kemudian mematenkannya pada 17 November 1970, dengan nama Penunjuk posisi X-Y untuk sistem tampilan grafis (X-Y Position Indicator For A Display System). Pada waktu itu, sebetulnya Engelbard bermaksud pengguna memakai mouse dengan satu tangan secara terus-menerus, sementara tangan lainnya mengoperasikan alat seperti keyboard dengan lima tombol.

MOUSE BOLA

Perkembangan selanjutnya dilakukan oleh Bill English di Xerox PARC pada awal tahun 1970. Ia menggunakan bola yang dapat berputar kesegala arah, kemudian putaran bola tersebut dideteksi oleh roda-roda sensor didalam mouse tersebut. Pengembangan tipe ini kemudian melahirkan mouse tipe Trackball, yaitu jenis mouse terbalik dimana pengguna menggerakkan bola dengan jari, yang populer antara tahun 1980 sampai 1990. Xerox PARC juga mempopulerkan penggunaan keyboard QWERTY dengan dua tangan dan menggunakan mouse pada saat dibutuhkan saja. Mouse saat ini mengikuti desain École polytechnique fédérale de Lausanne (EPFL) yang diinspirasikan oleh Professor Jean-Daniel Nicoud.

MOUSE OPTIKAL

Selain mouse bola, saat ini banyak digunakan mouse optikal. Mouse optikal lebih unggul dari mouse bola karena lebih akurat dan perawatannya lebih mudah dibandingkan mouse bola. Mouse optikal tidak perlu dibersihkan, berbeda dengan mouse bola yang harus sering dibersihkan karena banyak debu yang menempel pada bolanya. Mouse optikal pertama dibuat oleh Steve Kirsch dari Mouse Systems Corporation. Mouse jenis ini menggunakan LED (light emitting diode) dan photo dioda untuk mendeteksi gerakan mouse. Mouse optikal pertama hanya dapat digunakan pada alas (mousepad) khusus yang berwarna metalik bergaris-garis biru--abu-abu. Mouse optikal saat ini dapat digunakan hampir di semua permukaan padat dan rata, kecuali permukaan yang memantulkan cahaya. Mouse optikal saat ini bekerja dengan menggunakan sensor optik yang menggunakan LED sebagai sumber penerangan untuk mengambil beribu-ribu frame gambar selama mouse bergerak. Perubahan dari frame-frame gambar tersebut diterjemahkan oleh chip khusus menjadi posisi X dan Y yang kemudian dikirim ke komputer.

MOUSE LASER

Mouse laser pertama kali diperkenalkan oleh Logitech, perusahaan mouse terkemuka yang bekerja sama dengan Agilent Technologies pada tahun 2004, dengan nama Logitech MX 1000. Logitech mengklaim bahwa mouse laser memilki tingkat akurasi 20 kali lebih besar dari mouse optikal. Dasar kerja mouse optikal dan mouse laser hampir sama, perbedaannya hanya penggunaan laser kecil sebagai pengganti LED digunakan oleh mouse optikal. Saat ini mouse laser belum banyak digunakan, mungkin karena harganya yang masih mahal.Dari semua perkembangan mouse, yang tidak banyak berubah adalah jumlah tombolnya. Semua mouse memiliki tombol antara satu sampai tiga buah. Mouse pertama memiliki satu tombol. Kebanyakan mouse saat ini, yang didesain untuk Microsoft Windows, memiliki dua tombol. Beberapa mouse modern juga memiliki sebuah Wheel untuk mempermudah scrolling. Sementara itu, Apple memperkenalkan mouse satu tombol, yang tidak berubah hingga kini.Mouse modern juga Mouse modern juga sudah banyak yang tanpa kabel, yaitu menggunakan teknologi wireless seperti Infra Red, gelombang radio ataupun Bluetooth. Mouse wireless yang populer saat ini menggunakan gelombang radio ataupun Bluetooth. Sedangkan mouse yang menggunakan Infra Red kurang begitu populer karena jarak jangkauannya yang terbatas, selain itu juga kurang praktis karena antara mouse dan penerimanya tidak boleh terhalang.

Cara Kerja

Pada dasarnya, penunjuk (pointer) yang dikenal dengan sebutan “Mouse” dapat digerakkan kemana saja berdasarkan arah gerakan bola kecil yang terdapat dalam mouse. Jika kita membuka dan mengeluarkan bola kecil yang terdapat di belakang mouse, maka akan terlihat 2 pengendali gerak di dalamnya. Kedua pengendali gerak tersebut dapat bergerak bebas dan mengendalikan pergerakan penunjuk, yang satu searah horisontal (mendatar) dan satu lagi vertikal (atas dan bawah).Jika kita hanya menggerakkan pengendali horisontal maka penunjuk hanya akan bergerak secara horisontal saja pada layar monitor komputer. Dan sebaliknya jika penunjuk vertikal yang digerakkan, maka penunjuk (pointer) hanya bergerak secara vertikal saja dilayar monitor. Jika keduanya kita gerakkan maka gerakan penunjuk (pointer) akan menjadi diagonal. Nah, jika bola kecil dimasukkan kembali, maka bola itu akan menyentuh dan menggerakkan kedua pengendali gerak tersebut sesuai dengan arah mouse yang kita gerakkan. Pada sebagian besar mouse terdapat tiga tombol, tetapi umumnya hanya dua tombol yang berfungsi, yaitu tombol paling kiri dan yang paling kanan. Pengaruh dari penekanan tombol atau yang di kenal dengan istilah “Click” ini tergantung pada obyek (daerah) yang kita tunjuk. Komputer akan mengabaikan penekanan tombol (click) bila tidak mengenai area atau obyek yang tidak penting.Kemudian dalam penggunaan mouse juga kita kenal istilah “Drag” yang artinya menggeser atau menarik. Apabila kita menekan tombol paling kiri tanpa melepaskannya dan sambil menggesernya, salah satu akibatnya obyek tersebut berpindah atau menjadi pindah (tersalin) ke obyek lain dan terdapat kemungkinan lainnya. Kemungkinan-kemungkinan ini tergantung pada jenis program aplikasi apa yang kita jalankan. Mouse terhubung dengan komputer dengan sebuah kabel yang terdapat pada mouse. Ujung kabel tersebut dimasukkan dalam port yang terdapat di CPU komputer.

Jenis – Jenisnya

Mouse berfungsi sebagai penggerak kursor pada layar monitor. Sampai saat ini dibuat telah ada 4 jenis koneksi/penghubung mouse ke komputer yaitu :

1. Standard Serial Mouse.

2. PS2

3. USB

4. Wireless/Nirkabel/tanpa kabel

I. Ada 2 jenis mouse yang beredar di pasaran yaitu mouse bola dan mouse sinar. Mouse bola dapat dibagi lagi menjadi 2 jenis yaitu tracking ball dan mouse biasa. Cara kerja mouse tracking ball adalah dengan menggerakkan bolanya secara langsung sedangkan mouse biasa dengan menggerakkannya. Mouse sinar bekerja dengan cara menggunakan sinar infra merah yang ditembakkan ke atas keping khusus. sinar ini digunakan untuk membaca kecepatan perubahan objek tersebut kemudian diadakan penyesuaian dengan kecepatan dan arah pergerakan cursor pada monitor. Yang termasuk jenis ini adalah mouse ballpoint berbentuk pena. Selain itu mouse juga dikenal ada yang bertombol 2 dan ada yang bertombol 3. Umumnya program-program aplikasi menggunakan standar tombol mouse 2 yaitu Microsoft Mouse, tetapi sekarang banyak yang beredar mouse dengan pilihan 3 tombol dan disamping itu kadang program aplikasi menyediakan pilihan apakah akan memakai mouse bertombol 2 atau 3.

II. Sebelum menggunakan mouse, perlu diinstall softwarenya terlebih dahulu. Umumnya program mouse yang digunakan khusus untuk mouse tertentu saja sesuai dengan keluaran produksinya. Program tersebut bisa berbentuk execute program ataupun berbentuk device driver. Mouse dihubungkan secara hardware pada port I/O serial (COM) yang bisa dipilih pada saat diinstall.

III. Pengaksesan mouse dapat dilakukan melalui interupsi INT 33 H dari software mouse dan INT 15 H fungsi C2 H dari interupsi BIOS. INT 15 H hanya diperuntukkan komputer IBM PS/2 dan penggunaannya tidak kompatibel untuk komputer jenis lain.

   OPTICAL DISK DRIVE

Apakah yang dimaksud dengan Optical Disc Drive?:

Optical drive mengambil dan / atau menyimpan data pada cakram optik seperti CD, DVD, dan BDS (Blu-ray) yang menyimpan informasi lebih banyak daripada klasik pilihan media portabel seperti disket.
Disc Drive Optical Disebut Juga Sebagai:

optical drive, ODD (singkatan), CD drive, DVD drive, BD drive, disk drive
Penting Disc Fakta Optical Drive:

Kebanyakan drive optik dapat bermain dan / atau catatan ke sejumlah besar format disk yang berbeda.

Populer format optical drive termasuk CD-ROM, CD-R, CD-RW, DVD, DVD-RAM, DVD-R, DVD + R, DVD-RW, DVD + RW, DVD-R DL, DVD + R DL, BD -R, dan BD-RE.

Referensi pengguna optical drive Anda sebelum membeli media untuk drive Anda untuk menghindari masalah ketidakcocokan.
Populer Disc Produsen Optical Drive:

Lite-On IT, Memorex, NEC
Cakram Optik Drive Deskripsi:

Optical drive adalah tentang ukuran sebuah buku sampul tebal lembut. Bagian depan drive memiliki tombol Open / Close kecil yang menyemburkan dan memendek pintu drive. Ini adalah bagaimana media seperti CD, DVD, dan BDS dimasukkan ke dalam dan dihapus dari drive.

Sisi drive optik telah pra-dibor, lubang berulir untuk kemudahan pemasangan di drive bay 5,25 inci dalam kasus komputer. Drive optik terpasang sehingga akhir dengan koneksi wajah di dalam komputer dan akhirnya dengan drive bay menghadapi luar.

Ujung belakang drive optik berisi port untuk kabel yang terhubung ke motherboard. Jenis kabel yang digunakan akan tergantung pada jenis drive tetapi hampir selalu disertakan dengan pembelian optical drive. Juga di sini adalah koneksi untuk daya dari power supply.

Kebanyakan drive optik juga memiliki pengaturan jumper pada bagian belakang yang menentukan bagaimana motherboard adalah mengenali drive ketika lebih dari satu hadir. Pengaturan ini bervariasi dari drive untuk drive jadi cek dengan produsen optical drive Anda untuk rincian.

HARDISK



Hard disk merupakan salah satu piranti yang tidak terpisahkan dalam sistem komputer masa kini. Mulai dari komputer personal hingga mesin sekelas mainframe dan superkomputer menggunakan piranti hard disk sebagai media penyimpanan datanya.

Hard disk pertama kali ditemukan pada dekade 1950-an. Tidak seperti saat ini, hard disk kala itu memiliki ukuran diameter hingga 20 inci dengan kapasitas hanya beberapa megabyte. Pada masa itu, piranti ini disebut sebagai “fixed disks” atau “winchesters” (nama kode untuk produk keluaran IBM). Belakangan produk itu dikenal sebagai “hard disk” untuk membedakannya dengan “floppy disks”.

Dalam tingkatan yang paling sederhana, hard disk tidak seberapa berbeda dengan kaset pada tape. Keduanya sama-sama menggunakan teknik perekaman secara magnetik dan memanfaatkan keunggulan media perekaman tersebut dimana data yang tersimpan didalamnya dapat dirubah atau dihapus sewaktu-waktu. Hard disk memiliki sebuah cakram keras (hard platter) yang mengandung media magnetik, sebagai kebalikan dari lembaran film plastik pada floppy disk dan tape.

Komponen Penyusun
Secara umum, komponen-komponen pokok yang menyusun sebuah hard disk terdiri dari:

• Platter: Piringan, biasanya dibuat dari alumunium yang dilapisi dengan bahan magenetik. Pada permukaan platter inilah data pada hard disk disimpan. Sebuah had disk bisa memiliki beberapa buah platter yang bekerja simultan.
• Lengan pembaca: Komponen ini menyangga head yang berfungsi untuk membaca/menulis pada permukaan platter. Lengan ini dikontrol melalui sebuah mekanisme yang digerakkan oleh sebuah motor-linear. Mekanisme ini bergerak dengan kecepatan dan presisi yang sangat tinggi. Lengan pembaca pada kebanyakan hard disk saat ini mampu bergerak dari pusat hingga pinggir platter, dan kemudian kembali ke pusat sebanyak 50 kali sedetik.

Penyimpanan Data

Data tersimpan di dalam hard disk dalam bentuk file. Sebuah file adalah sebutan untuk sekumpulan byte. File bisa berisi sederetan karakter atau kode ASCII yang membentuk sebuah dokumen, atau bisa juga berupa rangkaian instruksi untuk software aplikasi untuk dijalankan oleh komputer. Ringkasnya, Tidak peduli, apapun isinya, file adalah rangkaian pola-pola byte. Saat sebuah program dijalankan atas perintah komputer, hard disk akan membaca rangkaian byte itu dan mengirimkannya ke CPU.

Permukaan platter menyimpan data dalam sector dan track. Kalau dilukiskan, track membentuk lingkaran-lingkaran kosentris sepanjang permukaan platter. Setiap track akan dibagi lagi menjadi beberapa sector.

Pada gambar 2 diatas, kita bisa melihat bagaimana permukaan platter dibagi menjadi sector dan track. Bagian yang berwarna kuning adalah track, sementara warna biru merepresentasikan sector. Suatu sector akan berisi byte dalam jumlah tetap, misalnya 256 atau 512 byte. Namun demikian, pada tingkatan drive atau sistem operasi, beberapa sector sering dikelompokkan bersama dalam sebuah cluster.

Sector dan track dibentuk melalui proses yang disebut low level format, dimana titik awal dan akhir dari setiap sector dituliskan pada platter. Proses ini mempersiapkan sebuah hard disk untuk menyimpan blok-blok byte. Setelah itu, proses high level format akan menuliskan strutur penyimpanan file, seperti file-allocation table (FAT) pada sector. Proses ini mempersiapkan hard disk untuk menyimpan file.

Kapasitas Vs Performa

Ukuran yang paling sering dipakai dalam menilik sebuah hard disk adalah seberapa besar kapasitasnya. Hard disk yang terpasang pada komputer masa kini umumnya memiliki kapasitas mulai dari puluhan hingga ratusan gigabyte. Namun, selain kapasitas, hal lain yang tidak kalah penting untuk diperhatikan adalah performanya, khususnya dalam masalah kecepatan. Ada dua parameter yang biasa dipakai untuk menentukan performa sebuah hard disk:

• Data rate: Adalah jumlah byte per detik yang dapat dihantarkan ke CPU. Besaran yang umum berkisar antara 5 hingga 40 megabyte per detik.
• Seek time: Adalah selang waktu yang diperlukan antara saat CPU merequest sebuah file dengan saat byte pertama terkirim ke CPU. Besaran yang umum berkisar pada 10 hingga 20 milisekon.

Disamping kedua hal diatas, performa sebuah hard disk juga ditentukan oleh jenis interface yang digunakan dan kecepatan putar piringan (platter) dari hard disk tersebut. Secara garis besar saat ini tersedia dua jenis interface untuk hard disk yaitu ATA/Ultra ATA dan SCSI. Interface yang paling umum untuk keperluan personal adalah Ultra ATA. Hard disk yang menggunakan interface ini terbagi atas ATA 100 dan ATA 133. Angka 100 dan 133 menunjukkan kecepatan transfer datanya. Untuk ini ATA 133 lebih cepat. Sementara itu hard disk SCSI lebih banyak digunakan untuk server atau sistem yang memerlukan hard disk yang sangat cepat, misalnya untuk keperluan multimedia. Karena harganya cukup mahal, maka interface ini jarang digunakan untuk keperluan personal.

Sementara itu, kecepatan putaran pada hard disk berkorelasi dengan kecepatan akses datanya. Makin tinggi kecepatan putar sebuah hard disk (dinyatakan dalam RPM, Race Per Minutes/putaran per menit) maka aksesnya akan lebih cepat. Saat ini, untuk interface Ultra ATA, tersedia kecepatan 5400 dan 7200 RPM. Ada juga vendor yang menawarkan kecepatan putar hingga 9500 RPM walaupun masih jarang.
